하수폐수분야

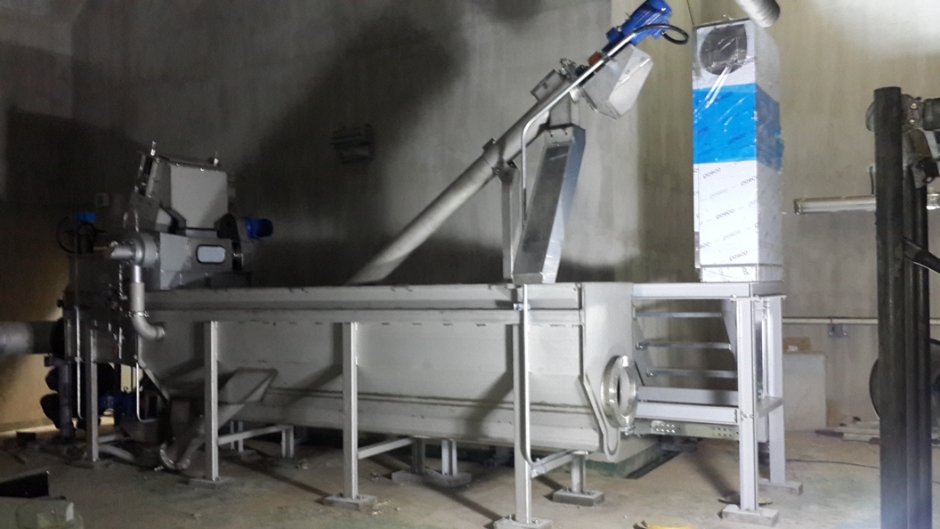

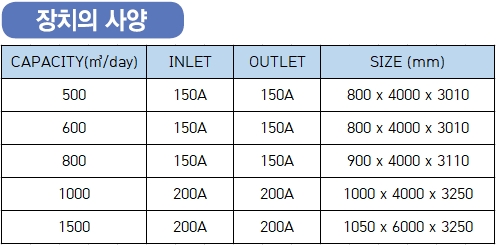

유입수로에서 유입된 고형 협잡물은 스크류에 의하여 스크린, 이송, 압착, 탈수, 배출되고, 다음 공정에서 중력식 침전을 이용한 침전부에 서 모래 등을 침전ㆍ분리한 후 수평식 및 경사식 일체형의 스크류컨 베이어에 의하여 침전된 모래가 처리되는 구조이다.

특징은 다음과 같다.

① 탱크내의 수위 등 안전장치의 센서기능으로 자동 및 무인화운전이 가능하다. ② 지상에 설치할 수 있어 설비가 간단해지고, 시공 및 유지관리가 용이하다. ③ 스크린, 이송, 압착, 탈수 일체형으로 설치면적이 작으므로 소규모 처리장에 적합하다. ④ 탈수된 고형협잡물은 구조가 일체형으로 되어있어 악취발생을 최 소화 할 수 있다. ⑤ 유입수량의 변동에 대처하기가 어렵다 ⑥ 섬유질 계통의 협잡물 유입시 타공이 막힐 우려가 있다. ⑦ 처리용량이 작아 중ㆍ대규모 처리장에는 부적합하다.

원수인입시 세목스크린을 통하여 협잡물을 걸러내고 협잡물박스로 이동, 외부반출하며 세목스크린을 거친 원수는 직사각형의 탱크에서 가라앉는 침사를 수평콘베어에 의해 한쪽으로 이송되며 경사콘베어로써 침사를 상부로 이송하고 침사박스로 이동하여 외부반출한다.

수처리의 첫 단계로써 수중의 큰 부유물(Suspended Soilds)을 제거하여 펌프 등 각종 기계장치를 보호하여 연속되는 공정에 부하를 줄여주기 위한 시설중 하나의 설비입니다.

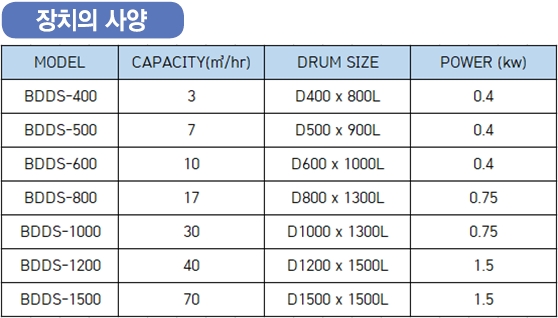

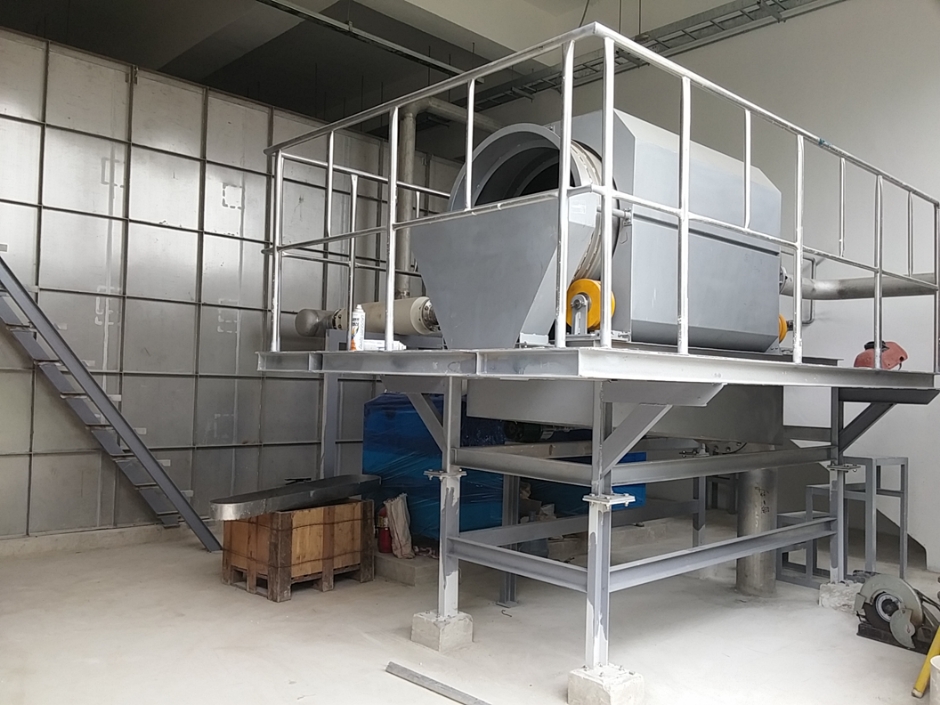

드럼안으로 원수를 유입시키고 스크린(웻지, 메쉬 등)을 통하여 부유물을 제거하여 스크린을 통하여 유출되는 원수를 다음 공정으로 보내는 설비입니다.

수처리의 첫 단계로써 수중의 큰 부유물(Suspended Soilds)을 제거하여 펌프 등 각종 기계장치를 보호하여 연속되는 공정에 부하를 줄여주기 위한 시설중 하나의 설비입니다.

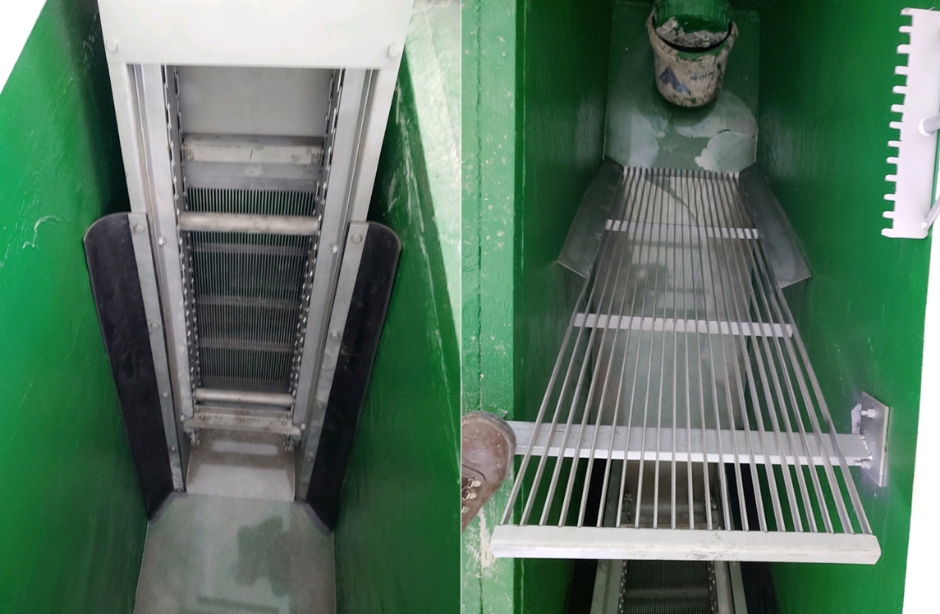

스크린 방향으로 원수를 흐르게 하고 원수중에 큰 부유물(Suspended Soilds)을 레이크를 통하여 상부로 걸려내어 협잡물박스를 통하여 외부로 반출한다.

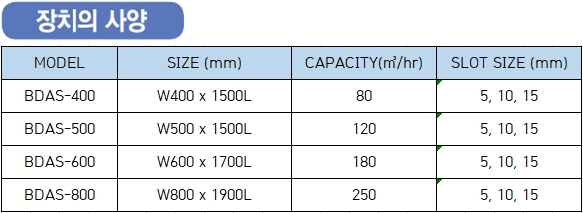

스크린의 폭으로써 조목(~50mm), 세목 (10~25mm), 미세목(5~1mm) 로 구분한다.

* 스크린은 유입용량기준이며 협잡물의 형상에 따라 용량, 동력이 결정됩니다.

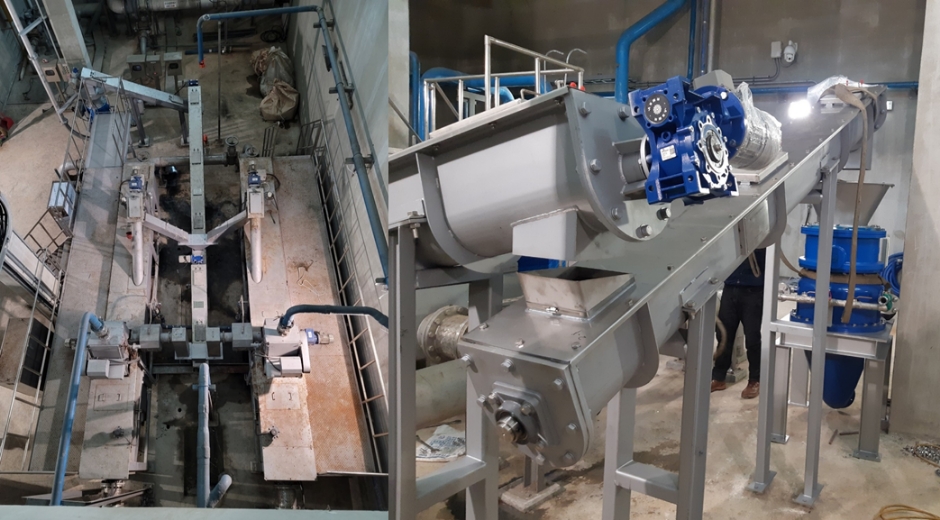

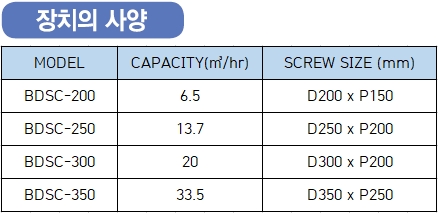

전처리설비를 통해 걸러진 협잡물이나 침사, 탈수기동에서 나온 슬러지를 이송하는 설비중 하나로써 콘베이어 설비중의 스크류 콘베이어로써 주축, 무주축 스크류 콘베이어로 나누어지며 수평형, 경사형으로 구분할 수 있다.

하수처리장, 폐수처리장, 분뇨처리장, 정수장 등 수처리 또는 각 산업체의 원료나 기타물질을 이송하는 설비이다.

본체를 U자형 트러프형태나 원형파이프 형태로 구성되며 내부에 스크류를 장착하여 원하는 방향으로 구동장치를 통하여 이송하는 설비이다.

* 콘베이어는 이송하는 물질에 따라 용량 및 사이즈, 동력이 변경됩니다.

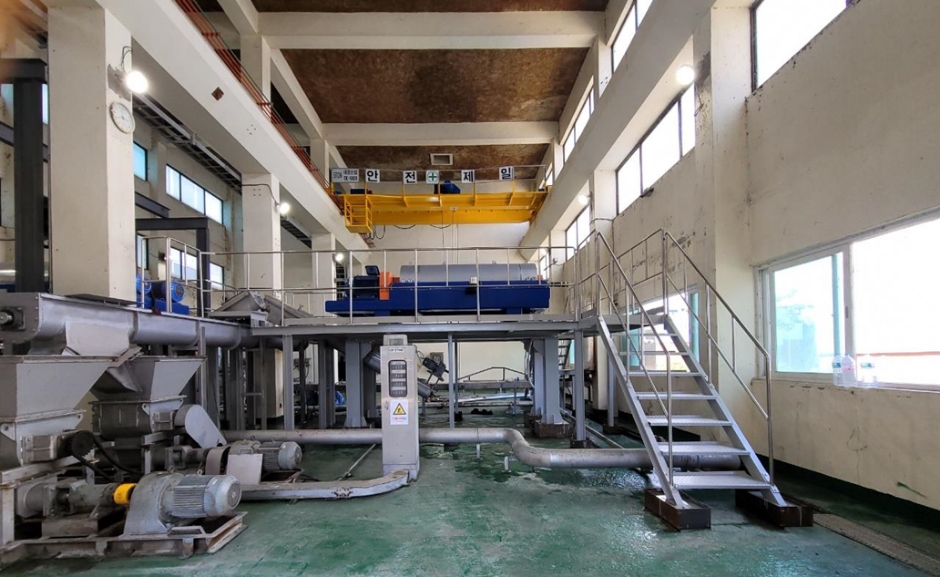

탈수동에서 발생되는 슬러지를 탈수하는 장치로서 고속회전에 의한 원심력을 이용하여 효과적으로 액 중의 고형분을 분리하는 외부교환 다중부시 감속기 내장형 탈수기이다.

원심탈수기는 BOWL을 고속으로 회전시켜 발생되는 원심력을 이용하여 고형물 내에 포함된 물과 고형물을 분리, 농축, 탈수시키는 기기이다.

* 탈수기는 슬러지 형상에 따라 약품투입량, 처리량 및 모터가 변경됩니다.

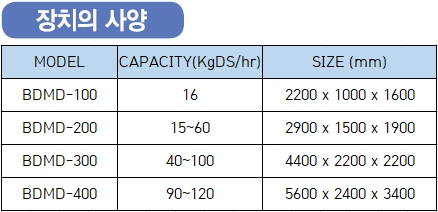

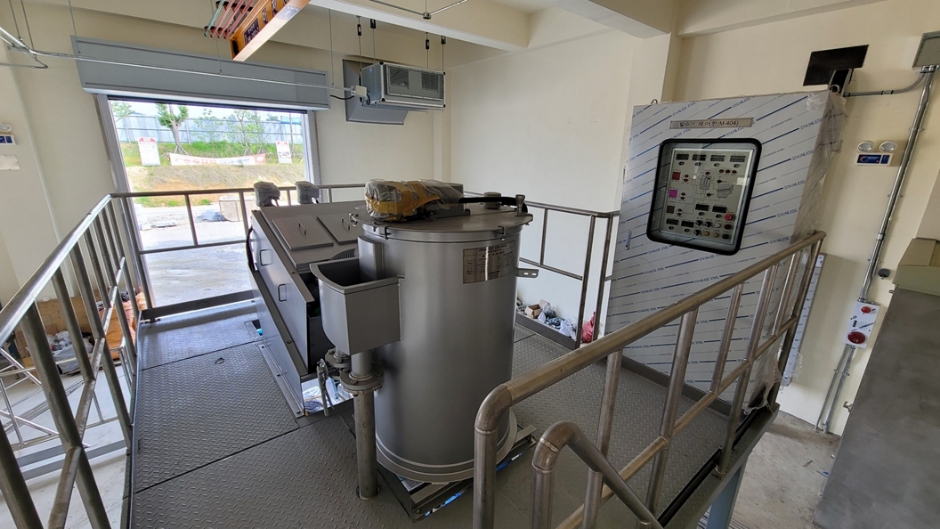

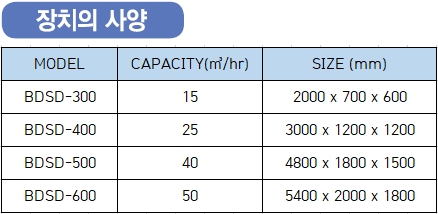

다중원판형 스크류 프레스 탈수기는 슬러지를 농축시키거나 응집시키는 농축기 또는 교반기, 슬러지를 탈수하는 장치이다.

슬러지는 응집되어 유동링, 고정링으로 번갈아 가면서 적층되어 형성시킨 여과부, 농축부, 탈수부에서 탈리액과 슬러지가 분리되고, 일정한 속도로 회전하는 스크류 내압에 의해 슬러지를 탈수시켜 배출하며 탈리액은 여액박이를 통해 배출된다. 여과부는 유동링을 고정링에 대해 미소하게 좌, 우 운동시켜 셀프클리닝을 하게함으로 물빠짐 막힘을 방지한다.

* 탈수기는 슬러지 형상에 따라 약품투입량, 처리량 및 모터가 변경됩니다.

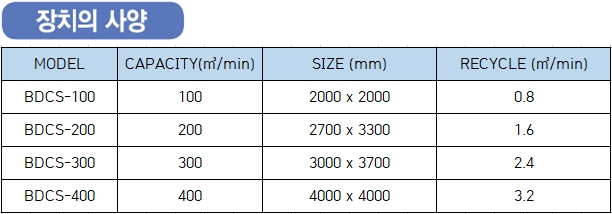

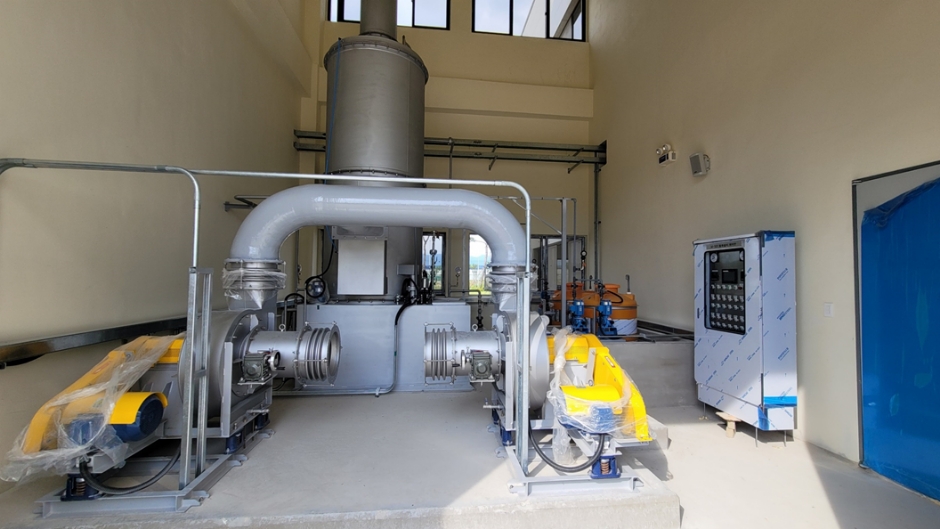

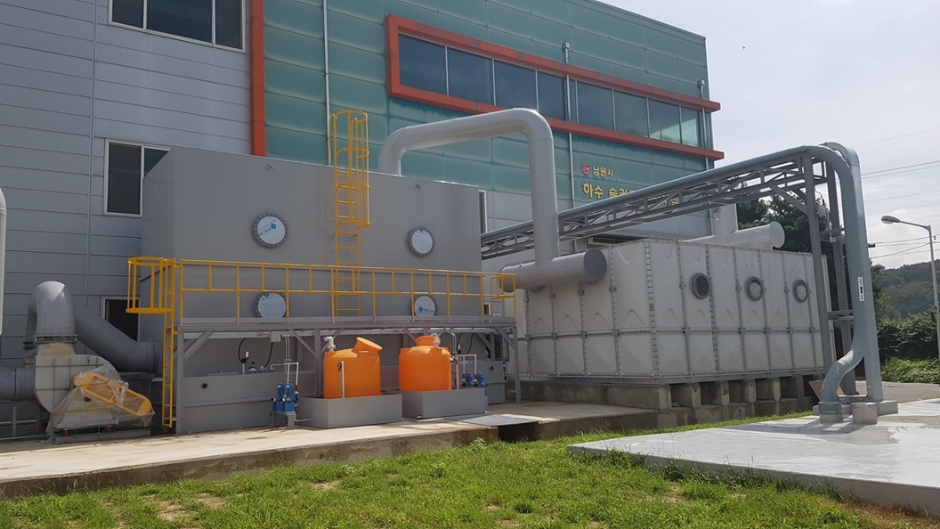

약품(황산제2철, 가성소다, 차염소산나트륨 등)을 이용하여 하수&폐수처리장내 악취가스나 유해가스를 제거하는 장치이다.

탈취팬과 탈취배관을 통하여 하수&폐수처리장내 악취가스를 포집하고 세정탑으로 가스를 유입시키며 용해탱크에서 약품과 용해수를 희석하여 PH 를 조절한후 세정탑에서 희석된 용해수를 살수하여 가스를 포집하고 포집된 가스 즉 악취가 제거된 가스를 외부로 방출하는 설비이다.

PLC 및 TOUCH SCREEN 을 통하여 자동제어 및 제어신호 전송등이 가능합니다.

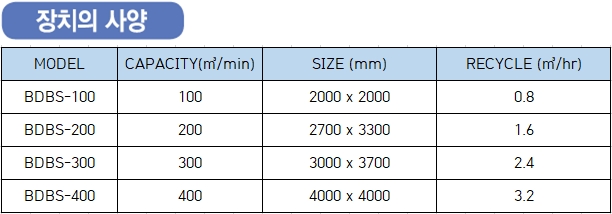

미생물 담체에 미생물을 증식시켜 악취물질을 담체에 접촉시키면 담체의 미생물이 대사작용 즉,미생물의 영양원으로서 악취성분을 섭취하여 분해하는 장비입니다.

악취가스중의 악취성분은 흡착재 충전탑을 통과시킬때 담체의 미생물에 의해 흡착, 제거 된다.

담체에 흡착된 악취성분은 담채 표면에 부착된 미생물에 의해 분해되어 악취가 제거된다.

담체의 미생물대사물은 정해진 횟수의 살수에 의해 씻어내며, 살수는 미생물에 의해 필요한 수분과 영양분를 공급한다.

PLC 및 TOUCH SCREEN 을 통하여 자동제어 및 제어신호 전송등이 가능합니다.

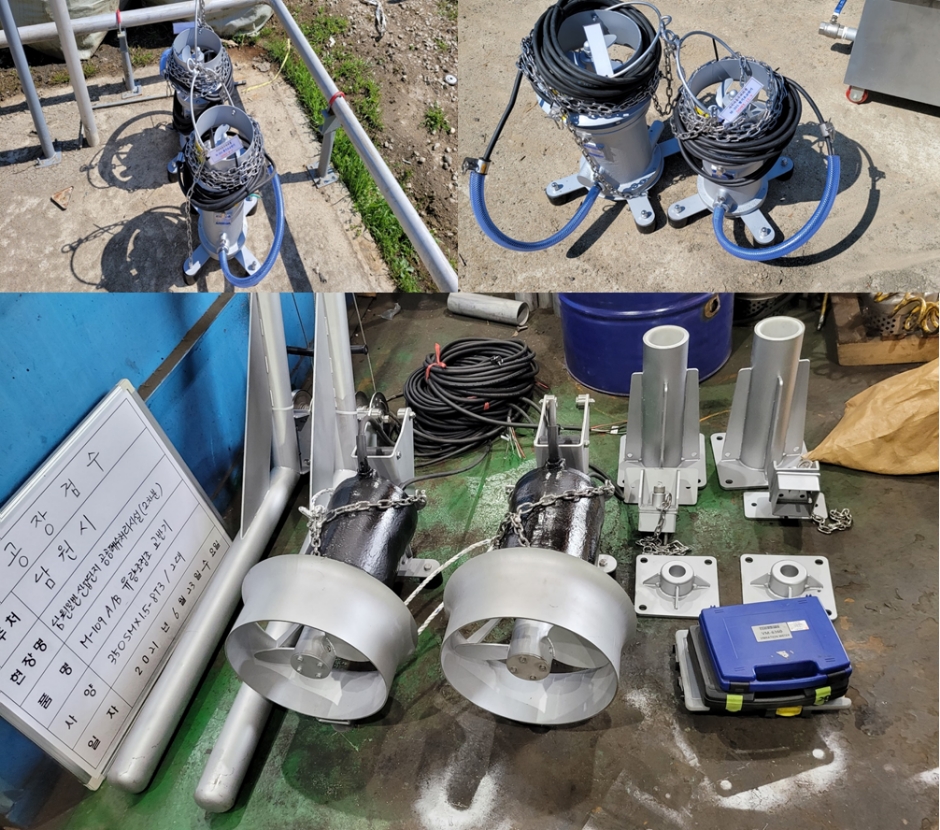

하수 & 폐수처리장내 원수의 고형물의 침전을 방지하는 기기입니다.

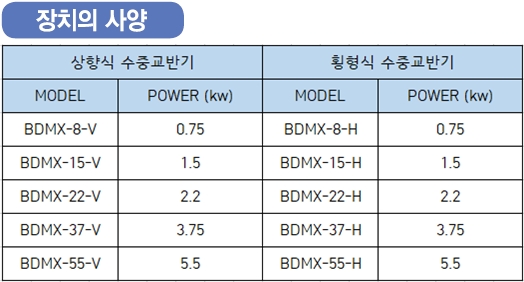

저류조의 침전방지 및 혐기조 & 무산소조의 교반하는 기기입니다.

밀폐된 전동기에 프로펠러를 2~3개 장착하고 외부 가이드를 설치하여 수조의 원수를 교반하는 역할을 수행한다.

상향, 횡형식이 있으며 가이드를 장착하여 손쉽게 교체, 수리가 용이합니다.

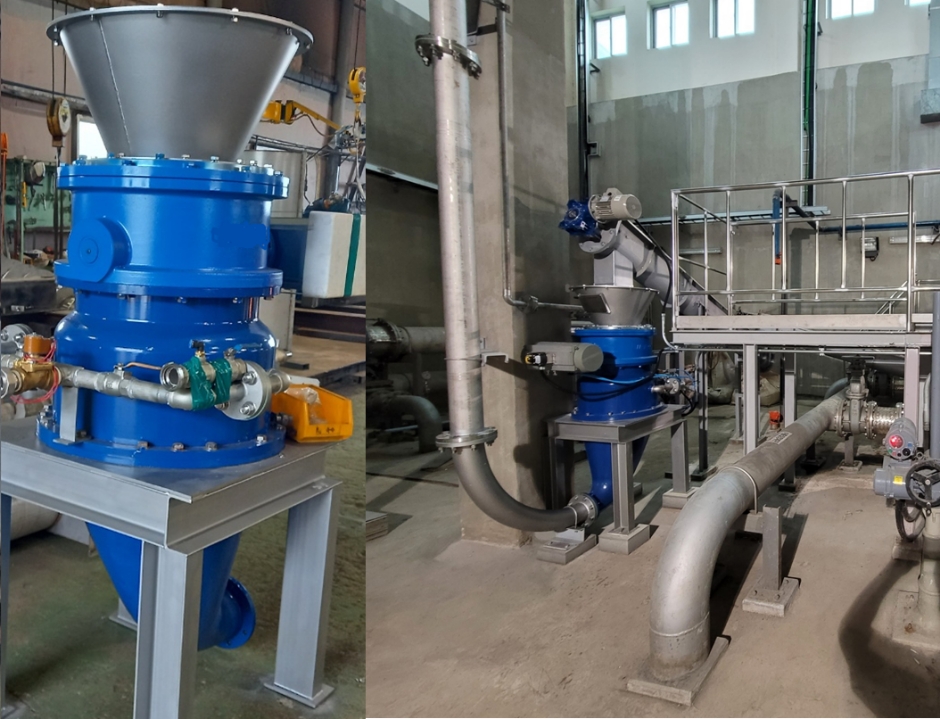

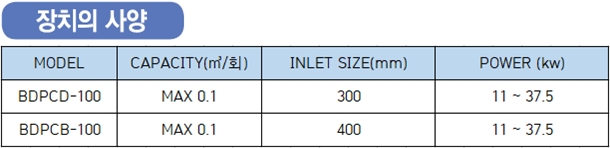

세목스크린의 협잡물 또는 침사, 하수처리의 협잡물, 슬러지의 탈수케이크의 이송을 공기압을 통하여 이송하는 설비입니다.

가운데 박스에 협잡물 또는 침사, 케이크 등을 일정량을 수집한후 공기압(5~8 Kg/㎠) 을 발생시켜 배관을 통해 이송하는 설비입니다.

설치면적을 많이 차지하지 않으며 설치가 간단하고 배관을 통하므로 복잡한 경로이송이 가능합니다.

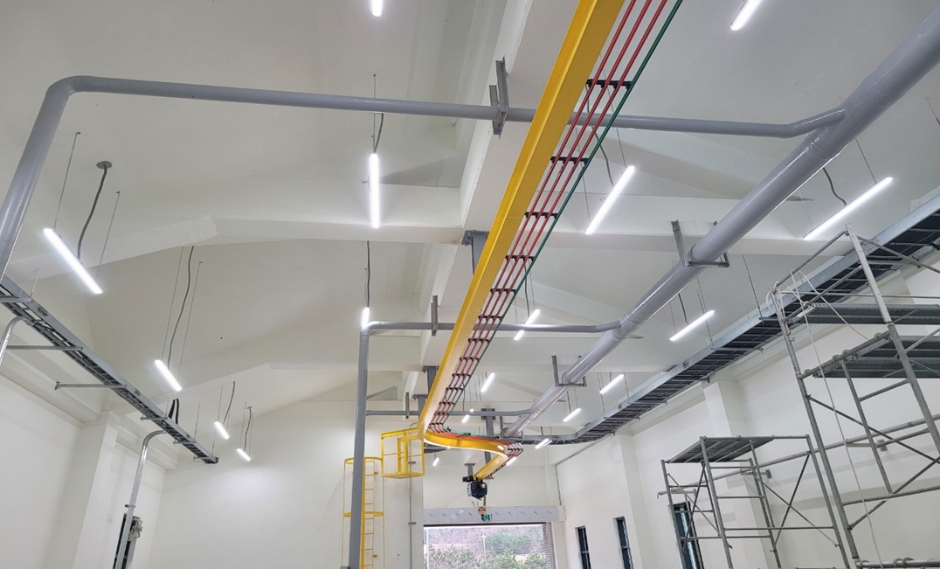

하수 & 폐수처리장내 상부에 레일을 설치하고 호이스트를 설치하여 각 장비의 유지관리 및 설치를 위한 설비이다.

주행빔에 호이스트를 설치하고 트로이바를 설치하여 전기를 공급하고 이에 호이스트가 주행빔을 따라 이동하고 호이스트는 장비 또는 제품을 상하로 움직여 유지관리 및 설치를 용이하게 하는 설비이다.

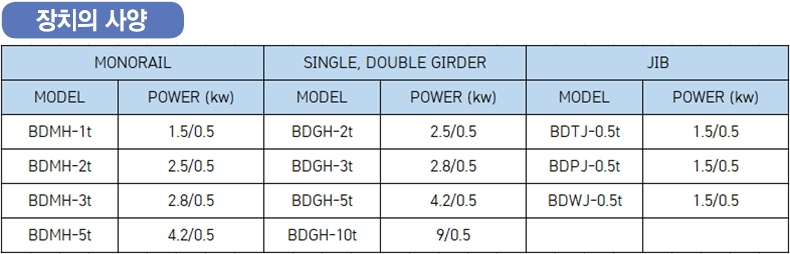

형태에 따라 모노레일, 싱글거더, 더블거더, 지브 등의 타입으로 구분된다.

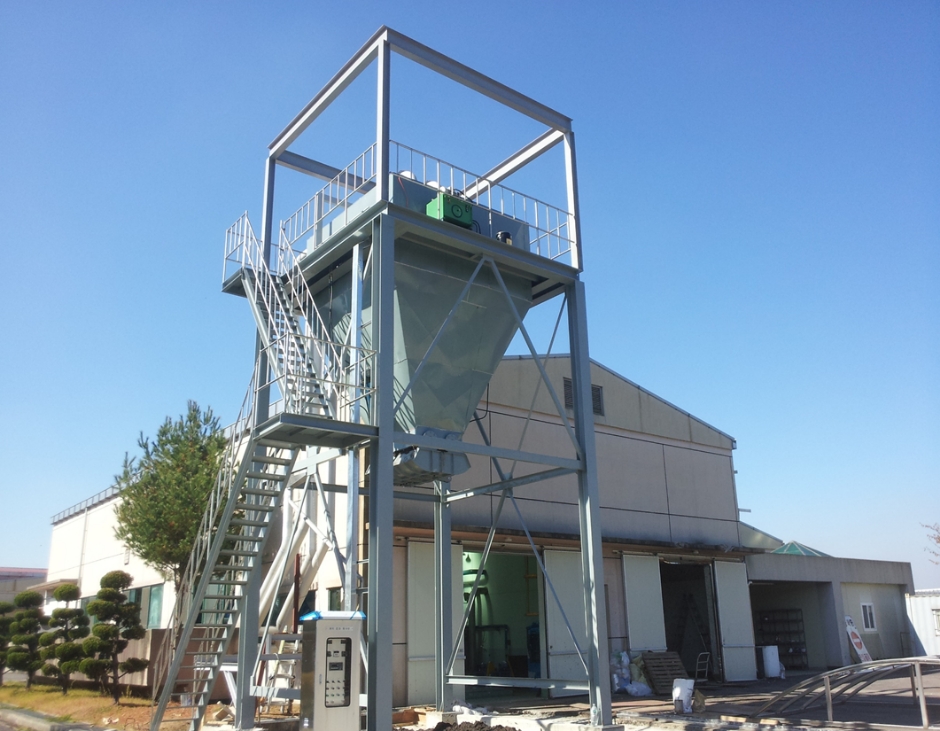

하수처리장이나 폐수처리장에서 발생하는 협잡물 또는 탈수케이크를 저장하였다가 하역하는 설비이다.

유입동의 드럼스크린 및 종합협잡물처리기에서 형성된 협잡물, 침사 또는 원심탈수기 및 다중원판식탈수기 를 통하여 배출된 슬러지케이크를 스크류콘베어, 공기압콘베어, 벨트콘베어를 통하여 당 설비로 이송하며 일정시간 (약 7일~15일 정도) 을 저장하여 반출하는 설비로써 전자저울로 투입량을 감시하고 일정량이 투입되었으면 하부에 반출차량을 입고시켜 유압, 전동실린더를 이용하여 하부도어를 오픈하여 반출시키는 설비이다.

* 케이크호퍼는 형상에 따라 건물거치형, 구조물거치형태로 나뉘며 유출게이트는 저용량은 전동, 고용량은 유압으로 변동됩니다.
